一、氣動馬達的主要特點

1. 工作安全：可用于防火、防爆、防潮、井下、露天等作業場所，是惡劣工況下的最佳動力裝置。

2. 可在一定速度范圍內無級調速，調節控制閥的開閉程度，供氣壓力的高低達到調節轉速和功率的目的，是一柔性工作單元。

3. 可以正反換向，通過配置換向閥，改變進氣方向?qū)嵭蓄l繁的正反轉換向。換向時間短，速度快，不需卸荷。

4. 有過載保護作用。過載時，可自動降低轉速而停車，過載消除后即可正常工作。

5. 實現遠程自動化控制。

二、氣動馬達控制方式及管道布置

氣動馬達分為單向及雙向兩種形式。對于單向氣動馬達只需開閉進氣口即可控制馬達的轉動和停止。

雙向氣動馬達有兩個進氣口，一個主排氣口。馬達工作時從一個進氣口進氣，則另一進氣口為副排氣口，若需馬達旋轉方向改變時，只需將進氣口與副排氣口交換位置即可，所以選用的控制閥必須具備上述功能才能使馬達正常工作。建議選用三位四通閥或三位五通閥。在進行管道布置時，氣源與氣馬達之間的管道通徑（包括管道附件、控制閥、油霧器等）均不得小于與馬達相適應的最小內徑，且管道不得有嚴重的節流現象。管道接頭處應牢固、密封、不得有泄漏現象，否則氣動馬達達不到應有的工作性能。

氣動馬達控制管路簡圖

三、 葉片式系列馬達

工作原理 ： 葉片氣動馬達是以壓縮空氣為能源把壓力能轉變成旋轉的機械能的一種動力裝置。葉片式馬達是由定子、轉子、端蓋、葉片、機座等主要零件組成。內部形成一月牙狀工作腔，壓縮空氣進入工作腔后進行膨脹作功，通過轉子旋轉產生機械能 。

葉片式馬達圖

葉片式氣動馬達性能曲線圖

四、 活塞式系列馬達

工作原理 ： 活塞式氣動馬達是壓縮空氣進入馬達后通過馬達的配氣系統，按一定的相位依次向各氣缸輸入壓縮氣體，氣體在缸內膨脹作功，推動活塞往復運動，帶動連桿及軸作回轉運動產生機械能。

活塞式氣動馬達圖

活塞式氣動馬達特性曲線圖

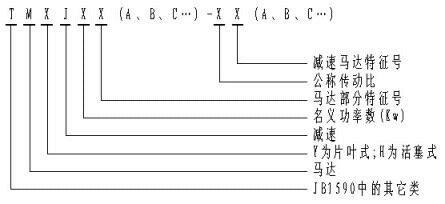

氣動馬達型號說明（ JB/T 6948-93 ）
